Tag Archives: Laser scanner

3D - Scansioni 3D, 3D Scan, EUROPEAN PROJECTS, WEB - Siti Web

Progetto Europeo ERC – Venice’s Nissology

Posted on by 7emezzo
18
Jun

Venice's Nissology. Reframing the Lagoon City as an Archipelago: A Model for Spatial and Temporal Urban Analysis (16th-21st centuries)

VeNiss – Grant agreement ID: 101040474
DOI – 10.3030/101040474
Funded under – European Research Council (ERC)

Nel rileggere l’arcipelago veneziano in chiave di grande frangia urbana della città, la ricerca Venice’s Nissology – condotta dal Dipartimento dei Beni Culturali dell’Università degli Studi di Padova (DBC) in partnership con I Tatti (The Harvard University Center for Italian Renaissance Studies) e il Dipartimento di Architettura dell’Università degli Studi di Firenze (DIDA) – si propone di rivalutare i siti lagunari come un tessuto connettivo fondamentale per le pratiche urbane cittadine e di riscoprirne il ruolo di pedine nella scacchiera geografica, sociopolitica e  amministrativa della Serenissima.

Per questo progetto abbiamo realizzato una serie di scansioni da drone aereo e subacqueo, a supporto della fase di digitalizzazione 3D delle isole dell’arcipelago di Venezia.

Nella tradizione storica Venezia è città priva di mura e porte e quindi di periferie. Il progetto ERC VeNiss vuole scardinare questo paradigma per indagare i rapporti urbani, politici e culturali che legano la capitale marciana all’arcipelago lagunare visualizzandoli in una mappa online 3D e interattiva a uso di studiosi, ricercatori e del grande pubblico. L’infrastruttura semantica consente un viaggio nel tempo e nello spazio per scoprire le vicende stratificate delle oltre sessanta isole “domestiche” che punteggiano la laguna veneziana attraverso ricostruzioni digitali 2D e 3D georiferite e integrate con la documentazione di ricerca e i risultati delle nuove attività di rilevamento digitale.

Immmagine di copertina: Egnazio Danti (1536-1586), Venezia, 1581 (Città del Vaticano, Musei Vaticani, Galleria delle Carte Geografiche)

Sito Ufficiale CORDIS – EU (Fact Sheet)

Work in progress...

EVENTI PUBBLICI

PRESENTAZIONE DEL PROGETTO

CICLO DI SEMINARI
Terre “disgiunte dal continente”

Giornate Europee dell’Archeologia 2023

3D - Ricostruzioni 3D, 3D - Scansioni 3D, 3D Reconstruction, 3D Scan, evidenza, home

Percorso tattile – Ceramiche Lenci, Galleria Sabauda, Musei Reali di Torino

Posted on by 7emezzo
27
Sep

Il 23 giugno è stata inaugurata la sezione permanente dedicata alla raccolta di ceramiche Lenci presso il terzo piano della Galleria Sabauda, situata nei Musei Reali. Questa preziosa collezione, stata donata dai coniugi torinesi Giuseppe e Gabriella Ferrero, è composta da 132 ceramiche provenienti dalla storica manifattura torinese fondata nel 1919.

Il nuovo allestimento, realizzato in collaborazione con la Consulta per la Valorizzazione dei Beni Artistici e Culturali di Torino, prevede l’accostamento delle ceramiche originali a riproduzioni da noi realizzate tramite scansione e stampa 3D, in modo tale da poter essere fruibili al tatto per la categoria dei non vedenti.

LA GALLERIA SABAUDA

La storia della Galleria Sabauda, legata alla Casa Savoia, inizia nel XVII secolo, quando il duca Carlo Emanuele II di Savoia iniziò a raccogliere una collezione di opere d’arte per decorare il suo palazzo ducale a Torino, il Palazzo Reale. La collezione, inizialmente destinata a scopi decorativi e di prestigio, acquisì nel corso dei decenni successivi opere d’arte di grande valore artistico. Nel 1832, Vittorio Emanuele II stabilì che la collezione d’arte dei Savoia dovesse essere aperta al pubblico e istituì la Galleria Reale Sabauda nel Palazzo Reale di Torino.

La Galleria Sabauda continuò a crescere nel corso del XIX e del XX secolo, acquisendo opere d’arte di artisti rinomati come Leonardo da Vinci, Raffaello, Tiziano, Rembrandt, Caravaggio, e molti altri. La collezione comprende tuttora una vasta gamma di dipinti, sculture, arazzi, mobili e oggetti d’arte decorativa.

Oggi è considerata uno dei musei d’arte più importanti d’Italia e ospita una delle collezioni più ricche e significative del paese.

MUSEI REALI TORINO, GALLERIA SABAUDA

STORIA DELLA COLLEZIONE LENCI

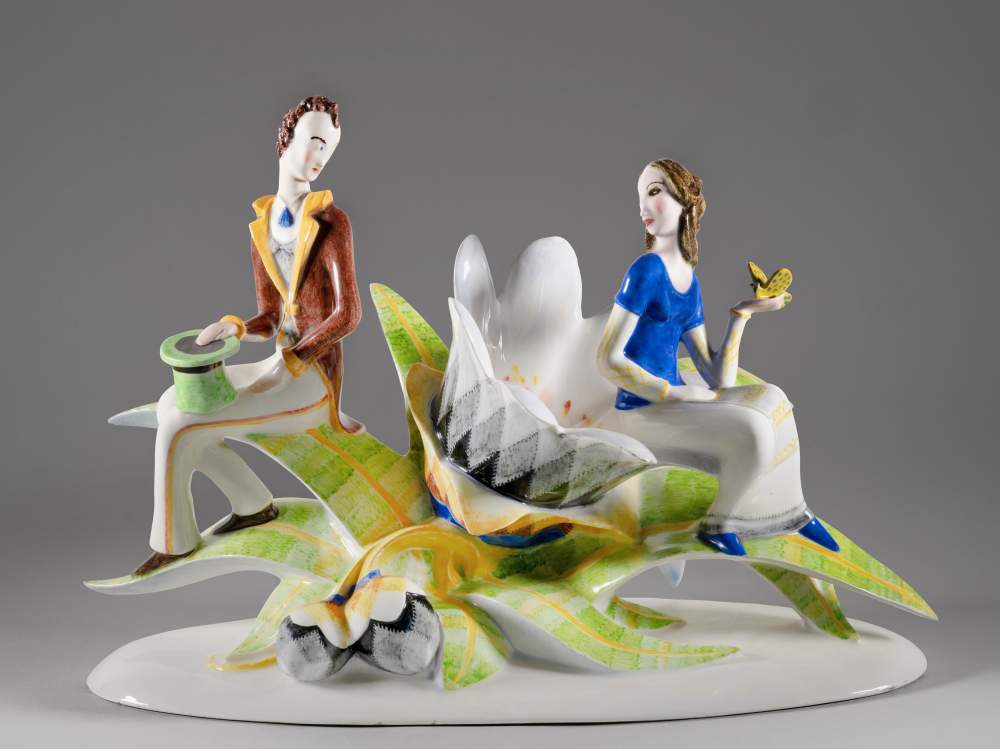

La storia della collezione Lenci è legata alla celebre casa di produzione di bambole e ceramiche Lenci, fondata a Torino, Italia, nel 1919 da Elena Scavini insieme al marito Enrico Scavini e al loro socio Bruno Lenci.

La casa Lenci divenne famosa per la produzione di bambole di alta qualità e ceramiche artistiche. Le bambole Lenci, prodotte fino agli anni ’40, erano realizzate con grande attenzione ai dettagli e con materiali di alta qualità, come feltro, stoffa, lana e altri tessuti pregiati.

A seguito di difficoltà finanziarie e cambiamenti nel mercato delle bambole, nel 2002 il marchio Lenci fu rilanciato sotto la guida di un nuovo team di designer e produttori, producendo nuove edizioni limitate di bambole Lenci per i collezionisti.

IL NOSTRO INTERVENTO

1 – SCANSIONE 3D

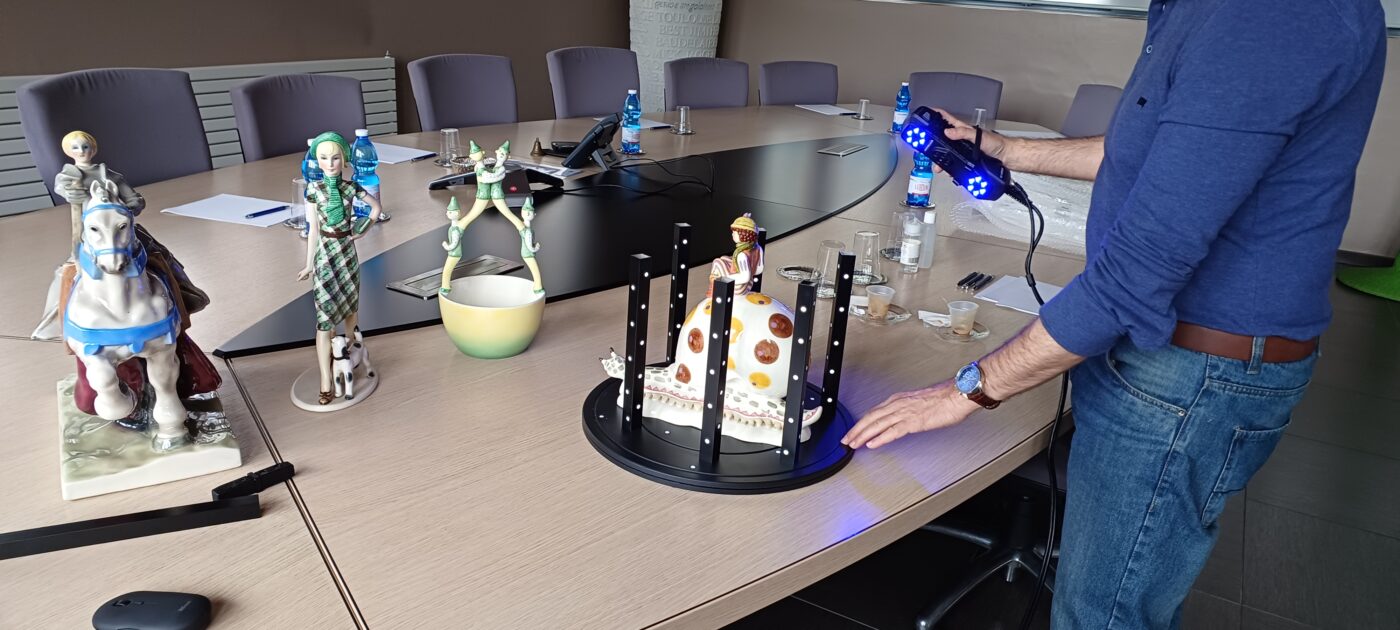

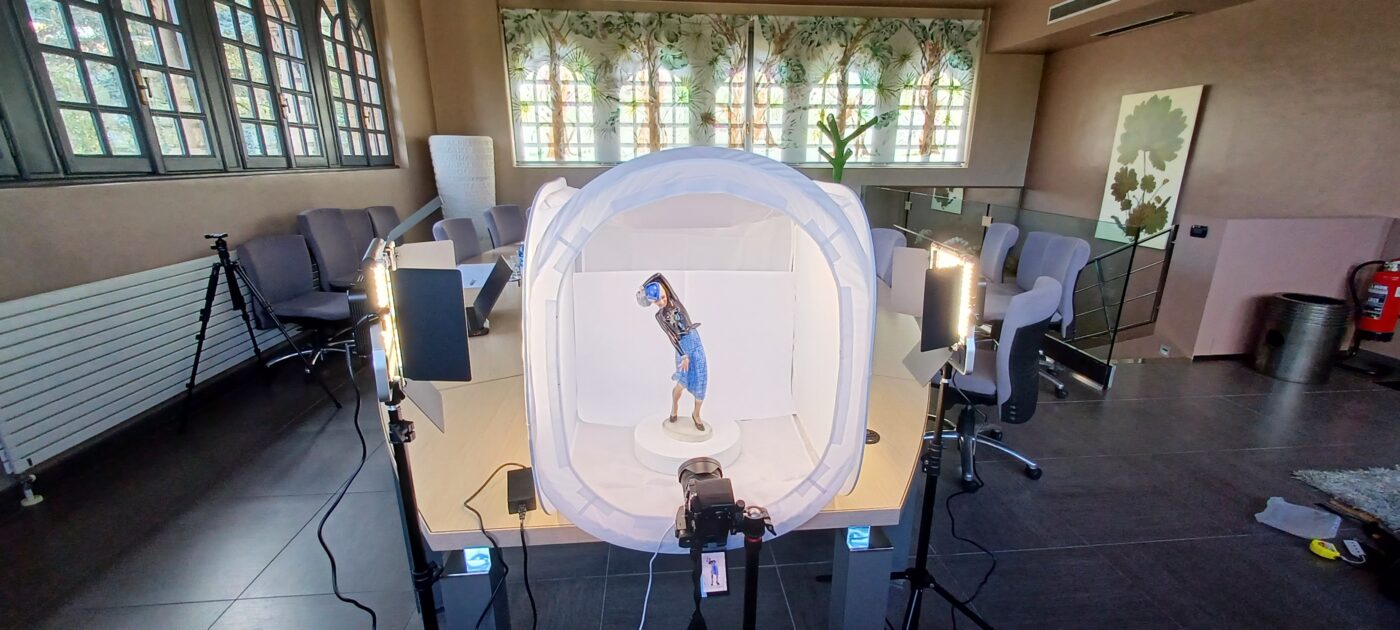

Per ottenere le riproduzioni, siamo partiti da una scansione fotogrammetrica e una scansione scanner 3D eseguite sulle statuette originali direttamente presso la Sede Ferrero. La scansione laser a luce blu, è stata utilizzata per creare modelli tridimensionali morfologicamente super accurati (1-3 micron). La luce blu viene proiettata sull’oggetto, e un sensore rileva la forma e la profondità dell’oggetto in base alla riflessione della luce catturata nuovamente dallo strumento.

2 – LA STAMPA 3D

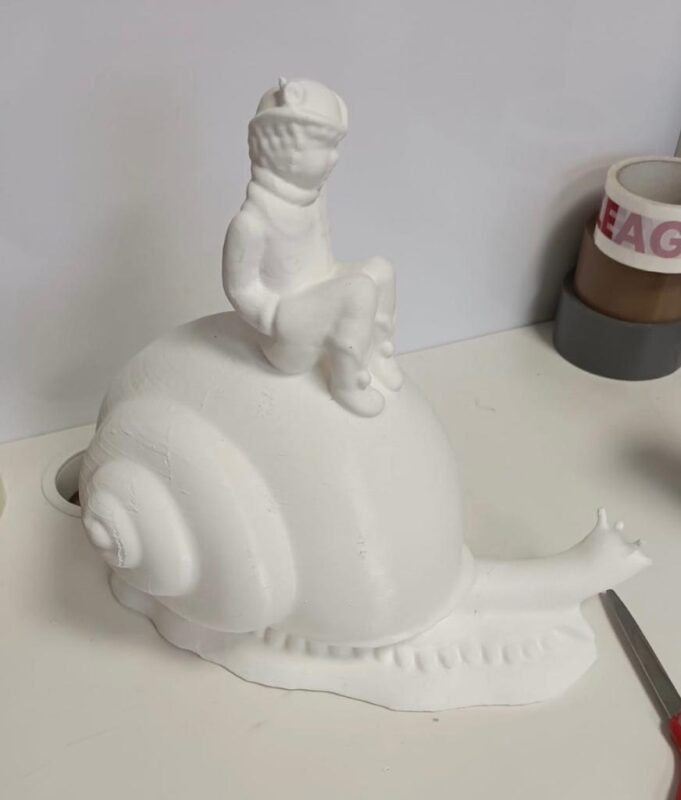

I modelli 3D elaborati digitalmente sono stati poi successivamente stampati con l’utilizzo di una stampante 3D a filamento.

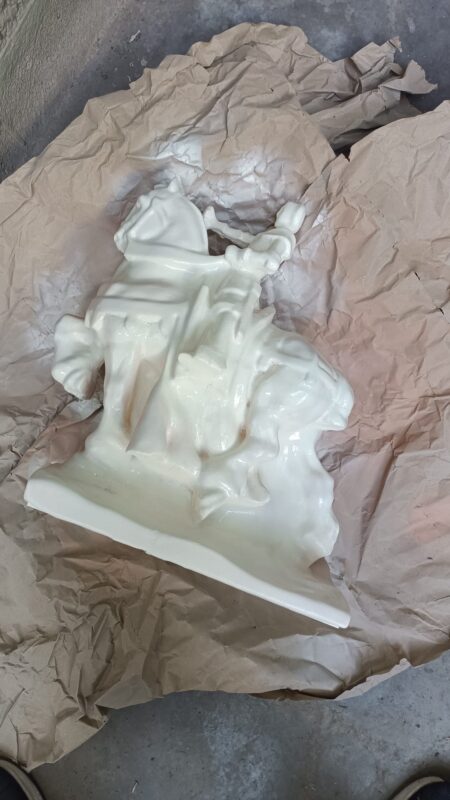

Dopo aver carteggiato, stuccato e rifinito le stampe, le repliche sono state dipinte  con una vernice bianca opaca e un fissante traparente.

I modelli possiedono una ruvidità che cambia a seconda della statua originale, col fine di meglio riprodurne le caratteristiche costruttive.

INAUGURAZIONE DELLA MOSTRA

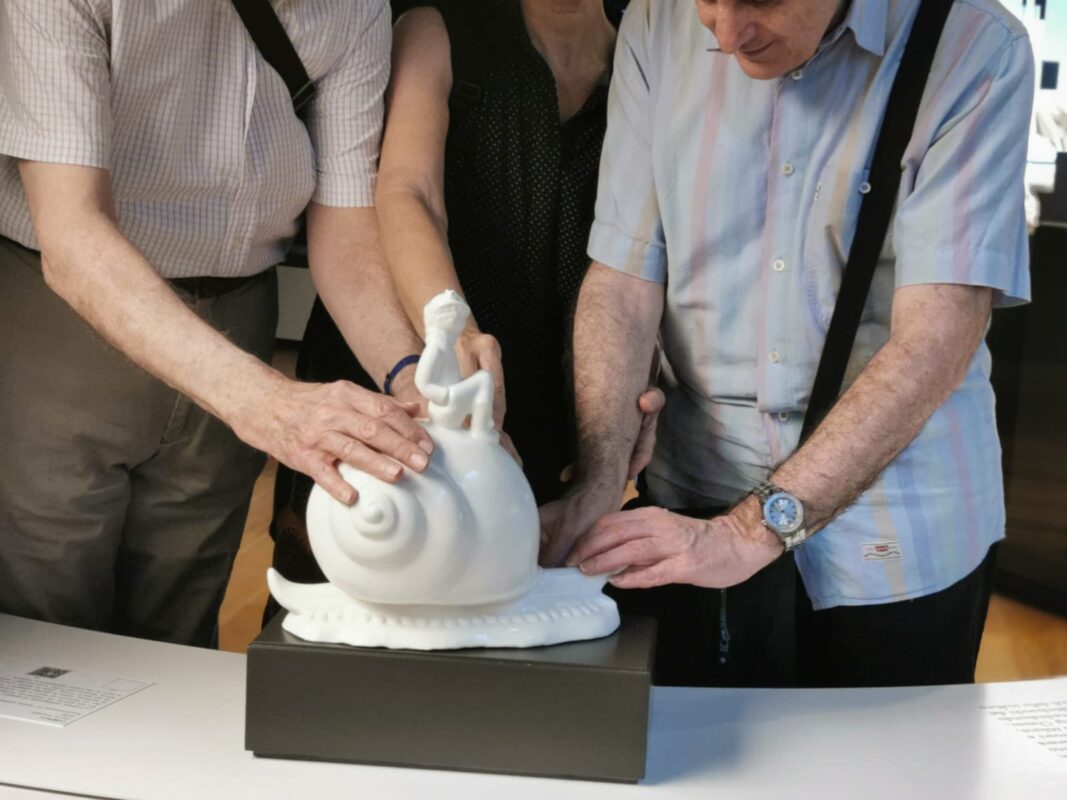

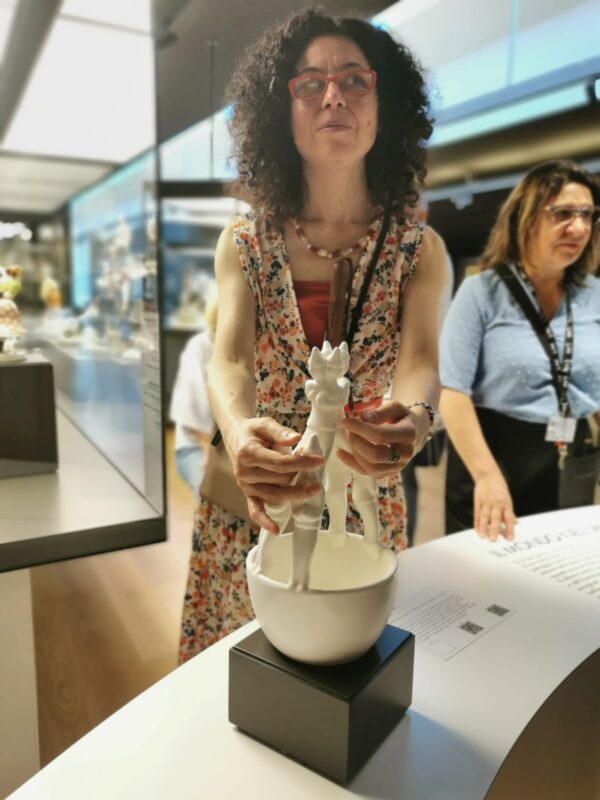

Le copie 3D sono state infine posizionate negli spazi appositi, corredati da pannelli Braille, per la creazione di un percorso tattile (4 tappe), dando la possibilità ai non vedenti di poter “vedere” la mostra.

3D - Ricostruzioni 3D, 3D - Scansioni 3D, 3D Reconstruction, 3D Scan, home

Il restauro virtuale dei bassorilievi di Giulio Romano a Mantova

Posted on by 7emezzo
30
Mar

IL RESTAURO VIRTUALE DEI BASSORILIEVI DI GIULIO ROMANO A MANTOVA

7emezzo.biz è realtà leader nel campo del restauro virtuale, le cui potenzialità per lo studio, documentazione, conservazione, monitoraggio, ricostruzione e valorizzazione del Patrimonio sono altissime.

Presso il Palazzo Ducale di Mantova  si sono svolti recentemente dei restauri, allestimenti e nuovi percorsi museali che hanno visto protagonisti la Wunderkammer, l’appartamento di Troia, il Cortile della Cavallerizza e la monumentale Galleria dei Mesi.

Presso la Galleria il restauro per il consolidamento della volta, diviso tra intervento dell’ intradosso e dell’estradosso è stato svolto sotto la responsabilità della restauratrice Daniela Marzia Mazzaglia di Palazzo Ducale ed eseguito dalla ditta Lithos srl.; mentre l’intervento strutturale è stato eseguito dalla ditta Lares srl, con la guida dell’ingegnere Giovanni Gualerzi e sotto la responsabilità dell’architetto Antonio Giovanni Mazzeri di Palazzo Ducale.

In colloborazione con il Palazzo Ducale e il Ministero della Cultura, abbiamo realizzato e ricollocato sulla testata ovest, del ‘Giorno’ e della ‘Notte’, due riproduzioni 3D dei bassorilievi che nell’800 ornavano le parti superiori ai lati del passaggio, di fianco all’esedra di testata. La combinazione di scansioni 3D, restauro virtuale e stampa 3D è stato dunque finalizzata alla creazione di una replica fisica e virtuale delle opere, da restaurare digitalmente, asportando le modifiche e integrazioni apportate nei secoli ai bassorilievi di Giulio Romano per restituire il loro aspetto originario.

Palazzo TE

Palazzo Te, progettato e costruito dall’architetto rinascimentale Giulio Romano tra il 1524 e il 1534, fu commissionato dal duca di Mantova Federico II Gonzaga come villa di piacere e intrattenimento per la famiglia Gonzaga. Dopo la caduta dei Gonzaga e i cambiamenti politici nella regione, il Palazzo Te perse la sua importanza e cadde in stato di declino. Fu successivamente trasformato in una caserma militare e subì gravi danni durante la Seconda Guerra Mondiale. Dopo la guerra fu restaurato e aperto al pubblico come museo.

Il palazzo, rinomato per le sue caratteristiche architettoniche, è adornato con affreschi e decorazioni, molti dei quali sono stati creati da artisti dell’epoca, tra cui lo stesso Giulio Romano.

Oggi l’edificio, che deve il suo nome al soprannome di Giulio Romano, permette ai visitatori di esplorare la sua straordinaria architettura e opere d’arte, dando un’idea dell’estetica e dello stile di vita dell’epoca rinascimentale.

Scopri di più su Palazzo Te

I BASSORILIEVI DI GIULIO ROMANO

Protagonisti dell’intervento sono alcuni bassorilievi (pannelli figurati e cariatidi) disegnati da Giulio Romano per il Palazzo Ducale di Mantova: nello specifico, le opere, realizzate nel ‘500, abbellivano l’Appartamento vedovile di Isabella d’Este e l’Appartamento di Troia. Nel 1813 tali bassorilievi, dopo essere stati asportati dal loro contesto originario, trovarono una nuova collocazione presso Palazzo Te, sempre a Mantova, dove possono essere ancora ammirati presso la Sala delle Cariatidi.

FLUSSO DI LAVORO

1 – La ricerca d’archivio

L’intervento ha previsto innanzitutto una serie di approfondite indagini storiche e di archivio, che hanno permesso di ricostruire la storia, la stratificazione degli adattamenti e delle modifiche apportate ai bassorilievi e di ottenere una stampa 3D delle opere nella loro veste originaria cinquecentesca.

Tre dei rilievi, presenti a Palazzo Te nell’Ottocento, furono staccati per essere ricollocati alla camera delle Cariatidi. L’unico rimasto in sito fu il bassorilievo realizzato da Giulio Romano intorno al quadrante di un orologio, il Kronos/Saturno.

1 – La scansione e la modellazione 3D

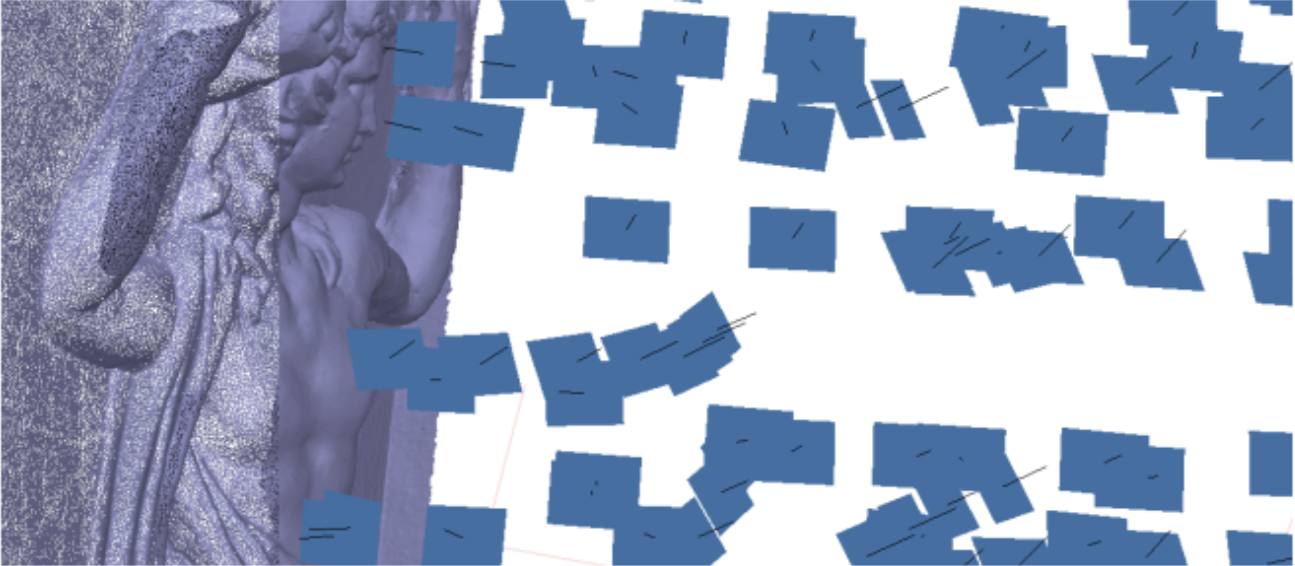

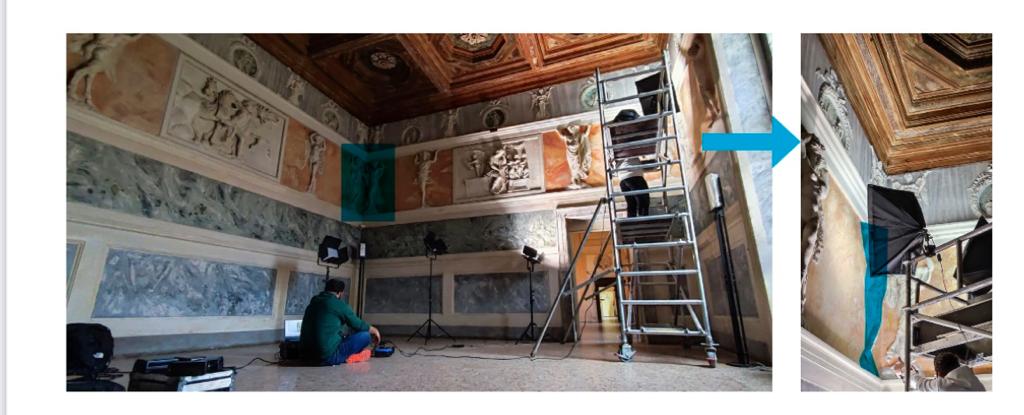

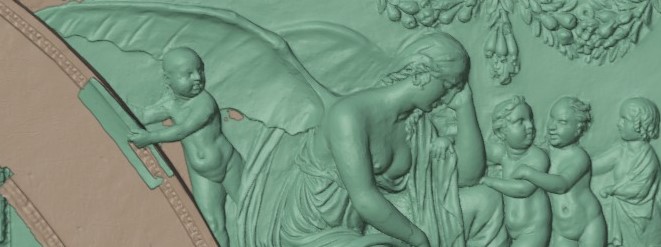

Il primo passaggio ha previsto la scansione 3D dei bassorilievi di Giulio Romano custoditi presso la Sala delle Cariatidi di Palazzo Te. Per realizzarla abbiamo fatto uso sia del laser scanner che della fotogrammetria 3D, una tecnica che permette di digitalizzare un’opera attraverso l’uso di una macchina fotografica e di un apposito software.

Bassorilievo presso la camera delle Cariatidi

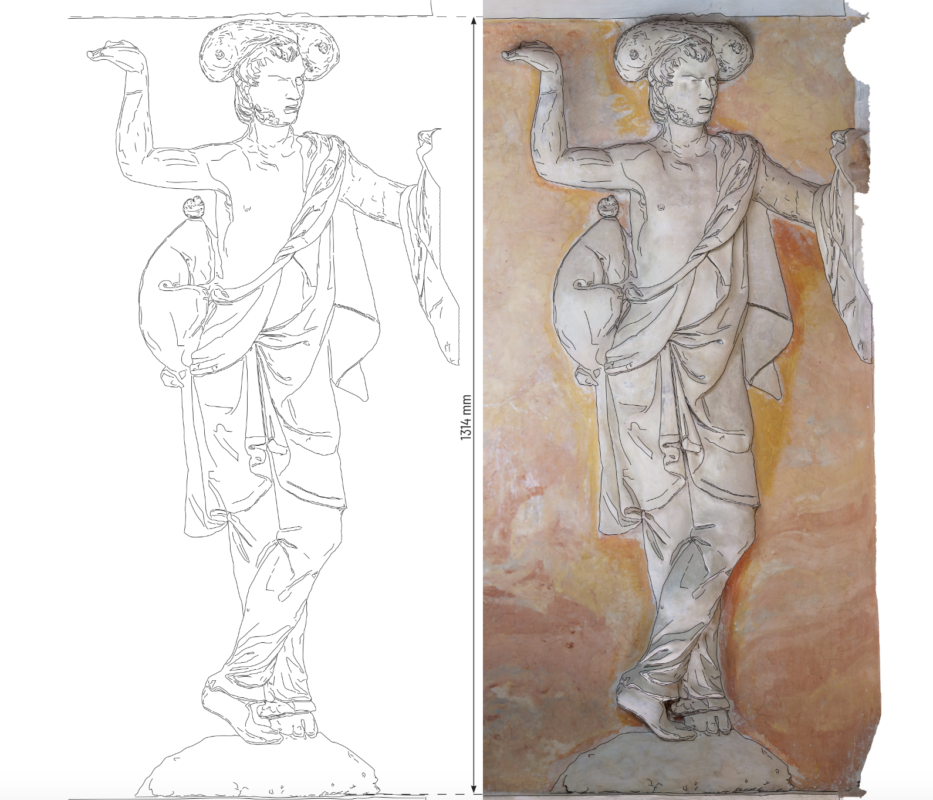

I fotopiani dei bassorilievi sono ottenuti con tecniche SFM e scansioni a luce

3 – La stampa 3D

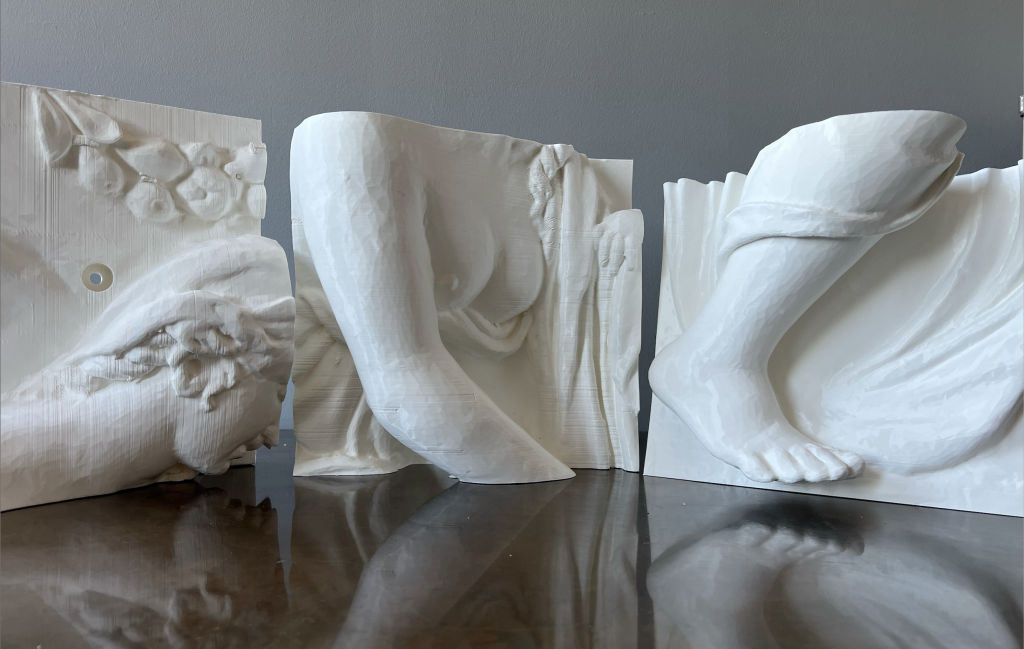

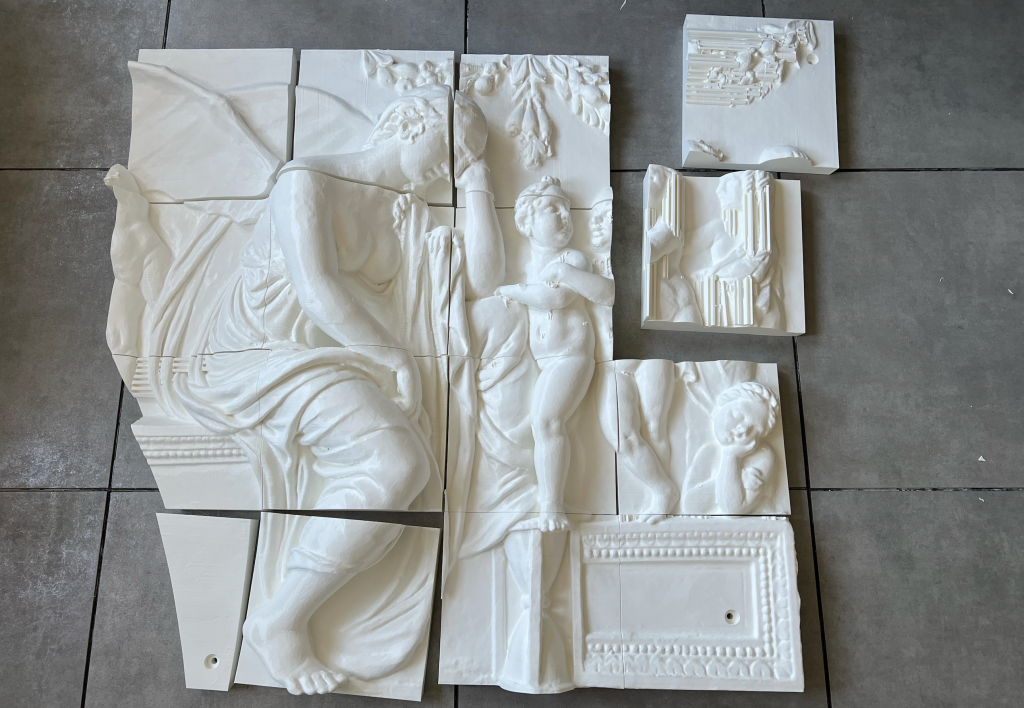

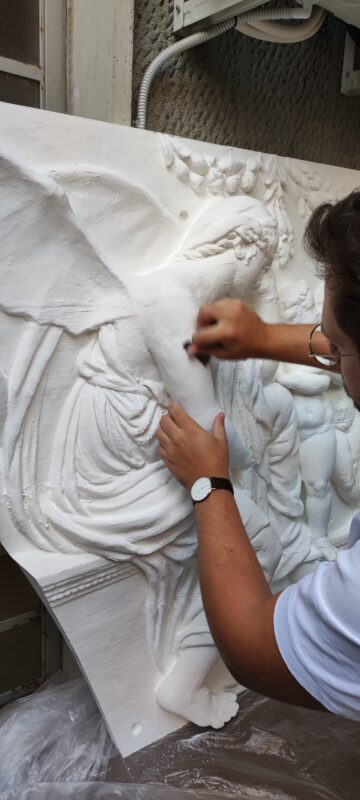

I blocchi in 3D dei bassorilievi, oltre ad essere tradotti in una mesh poligonale virtuale visualizzabile in un computer, sono stati stampati. Successivamente le copie ottenute, prima di essere ricollocate, sono state assemblate e stuccate.

3 – La ricollocazione e il fissaggio

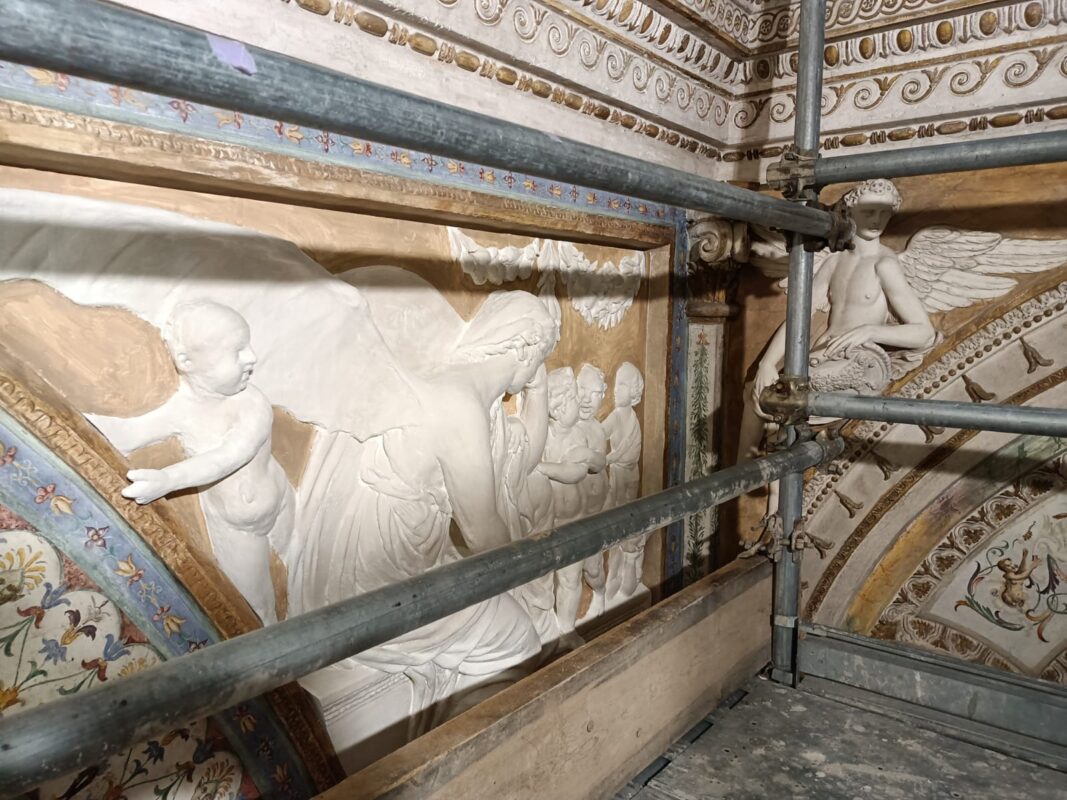

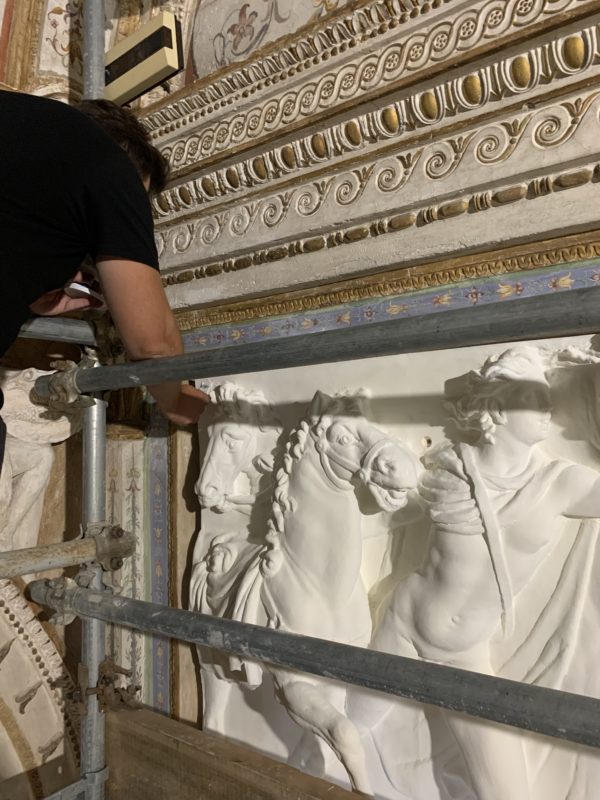

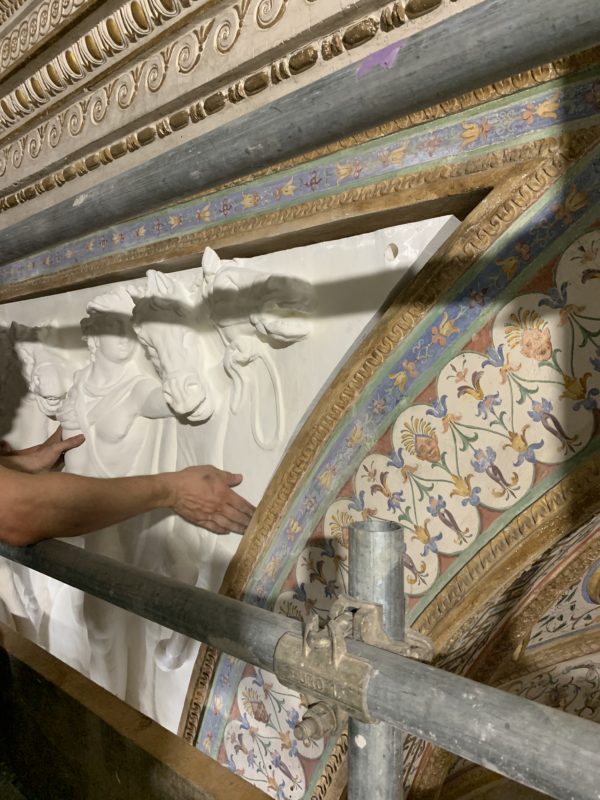

Infine, grazie alla stampa 3D, le repliche sono state alloggiate con dei ponteggi presso gli appartamenti di Palazzo Ducale da cui furono asportate nell’ Ottocento, tornando a completarne la magnifica decorazione.

DICONO DI NOI!

Palazzo Ducale di Mantova

SCOPRI

Scopri di più sul posizionamento delle stampe 3D

3D - Scansioni 3D, 3D Scan, evidenza, home

Progetto Europeo Prometheus – aggiornamento Ottobre

Posted on by 7emezzo
20
Jan

Nell’ambito del progetto di ricerca europea Prometheus, dal 14 al 21 ottobre 2022 abbiamo svolto la prima scansione delle fortificazioni sulla Via delle Fortezze a Danzica, Polonia.

L’obiettivo di PROMETHEUS è quello di attuare un’azione interdisciplinare per la documentazione e la catalogazione delle informazioni sui beni architettonici, stimolando la formazione dei ricercatori sul valore costruttivo e storico dei Percorsi dei Beni Culturali.

La ricerca svilupperà metodologie innovative di digitalizzazione dell’architettura con l’integrazione di dati multidisciplinari e modelli informativi prodotti da figure specializzate in grado di operare sui beni del patrimonio.

Una prima azione come caso studio pilota, praticata sui monumenti presenti nel percorso di Upper Kama (Russia), è finalizzata alla definizione una “Charta”, per permetterne la replicabilità. La rete di ricercatori dei diversi settori coinvolti favorisce l’ampliamento culturale e tematico necessario per sviluppare e mostrare le competenze che il mercato richiede.

Il progetto di ricerca svilupperà un Sistema Informativo 3D, multidisciplinare e implementabile, che rappresenti la fase propedeutica alla gestione, manutenzione e valorizzazione degli Itinerari dei Beni Culturali presso i comitati e le amministrazioni europee. Il sistema, per essere ampiamente applicabile, sarà a basso costo e facile da replicare, e ottimizzerà un canale innovativo di cooperazione tra ricercatori e professionisti attraverso l’uso di Protocolli Collaborativi BIM.

Scopri di più sul progetto prometheus

STUDIO PILOTA: UPPER KAMA

Lo studio comparativo dei siti mette in luce coerenza stilistica e forme e temi unitari tra il barocco moscovita e le influenze europee. I siti monumentali sono caratterizzati da architetture religiose simboliche e isolate, caratterizzate dall’uniformità stilistica degli elementi decorativi in ​​laterizio.

Il patrimonio architettonico di Upper Kama deriva da uno sviluppo culturale localizzato contenuto in una cornice storica ben definita, così come le influenze europee nei caratteri costruttivi e stilistici, diffuse attraverso scambi culturali lungo le rotte commerciali.

Un Percorso Culturale unico, per sviluppare pratiche di documentazione e digitalizzazione unificate finalizzate alla gestione amministrativa e alle pratiche di conservazione.

PRESENTAZIONE DEL PROGETTO

Esposizione e presentazione del progetto sul sistema di fortificazione medievale e della fortificazione ad anello della città.

Il nostro studio sulla città si è servito a posteriori di ricerche d’archivio e, successivamente di scansioni fotogrammetrie e laser scanner applicate ai monumenti. Ciò ha permesso la realizzazione di designi in 2D e di modelli tridimensionali.

Quest’ultimi sono stati utilizzati nel sistema GIS.
